| 特點 |
|
| 用途 |
|

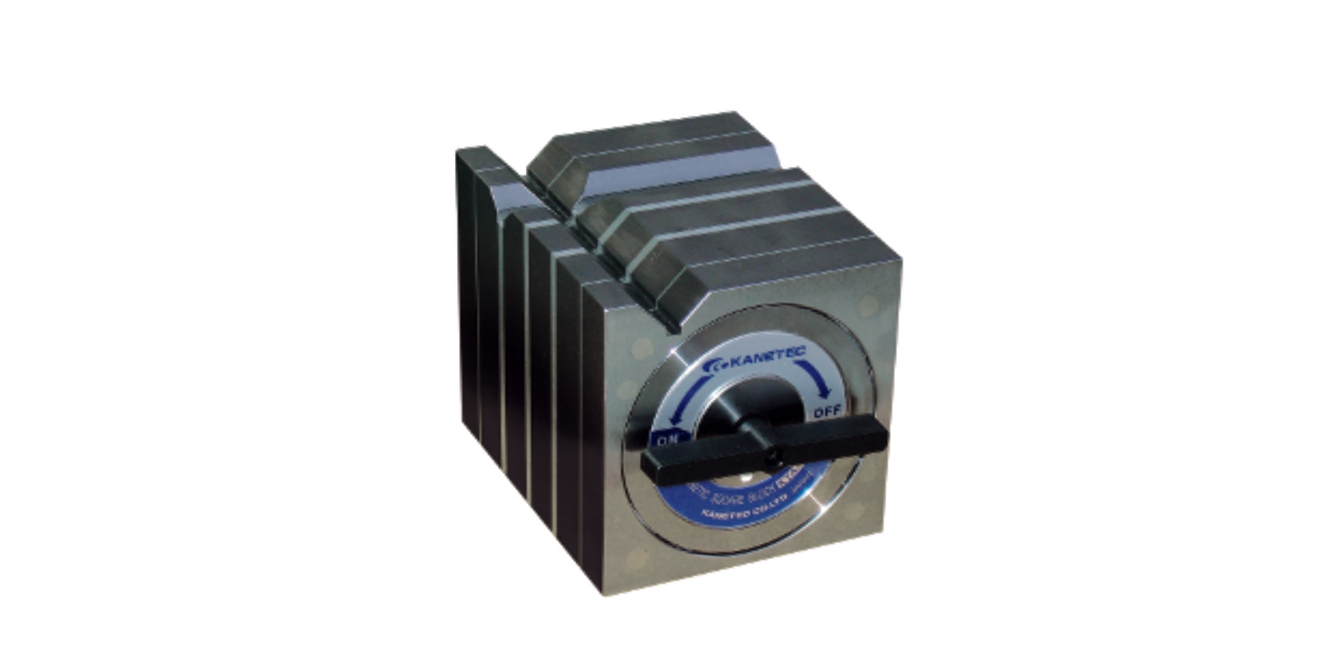

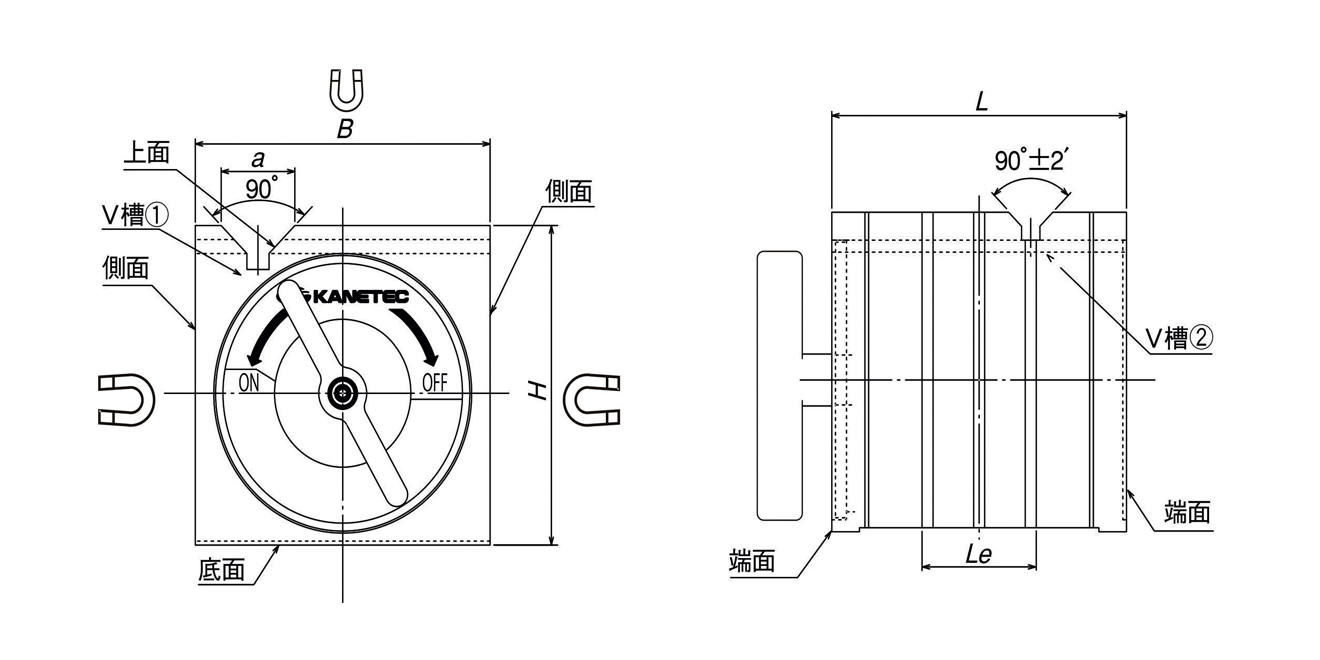

| 型號 | 吸著力 | 可使用直徑 | 尺寸 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| V槽① | V槽② | V槽① | V槽② | B | H | L | Le | a | |
| KYA-8B | 120N(12kgf) | 100N(10kgf) | φ10~φ25 | φ8~φ15 | 80 | 80 | 80 | 31 | 20 |
| KYA-10B | 200N(20kgf) | 120N(12kgf) | φ10~φ35 | φ10~φ30 | 100 | 100 | 100 | 42 | 26 |
| KYA-13B | 300N(30kgf) | 250N(25kgf) | φ10~φ40 | φ10~φ26 | 125 | 125 | 125 | 48 | 30 |
| KYA-15B | 400N(40kgf) | 400N(40kgf) | φ10~φ40 | φ10~φ38 | 150 | 150 | 150 | 61 | 32 |
| KYA-18B | 400N(40kgf) | 300N(30kgf) | φ14~φ50 | φ14~φ50 | 180 | 180 | 180 | 69 | 38 |
| KYA-20B | 650N(65kgf) | 650N(65kgf) | φ14~φ50 | φ14~φ50 | 200 | 200 | 200 | 101 | 38 |
KYA精度表
| 項目 形式·精度 | KYA-8B | KYA-10B | KYA-13B | KYA-15B | KYA-18B | KYA-20B | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 標準 | 特級 | 標準 | 特級 | 標準 | 特級 | 標準 | 特級 | 標準 | 特級 | 標準 | 特級 | ||
| 平行度 | 底面 上面 | 10 | 7 | 10 | 7 | 15 | 8 | 15 | 8 | 20 | 9 | 20 | 9 |
| 底面 V面 | 10 | 7 | 10 | 7 | 15 | 8 | 15 | 8 | 20 | 9 | 20 | 9 | |
| 端面 端面 | 10 | 7 | 10 | 7 | 12 | 8 | 12 | 8 | 15 | 9 | 15 | 9 | |
| 側面 V面 | 20 | 7 | 20 | 7 | 25 | 8 | 25 | 8 | 30 | 9 | 30 | 9 | |
| 底面 平面度 | 10 | 7 | 10 | 7 | 15 | 8 | 15 | 8 | 20 | 9 | 20 | 9 | |
| 直角度 | 底面 側面 | 20 | 10 | 20 | 10 | 25 | 12 | 25 | 12 | 30 | 14 | 30 | 14 |
