| 特點 |
|
| 用途 |
|

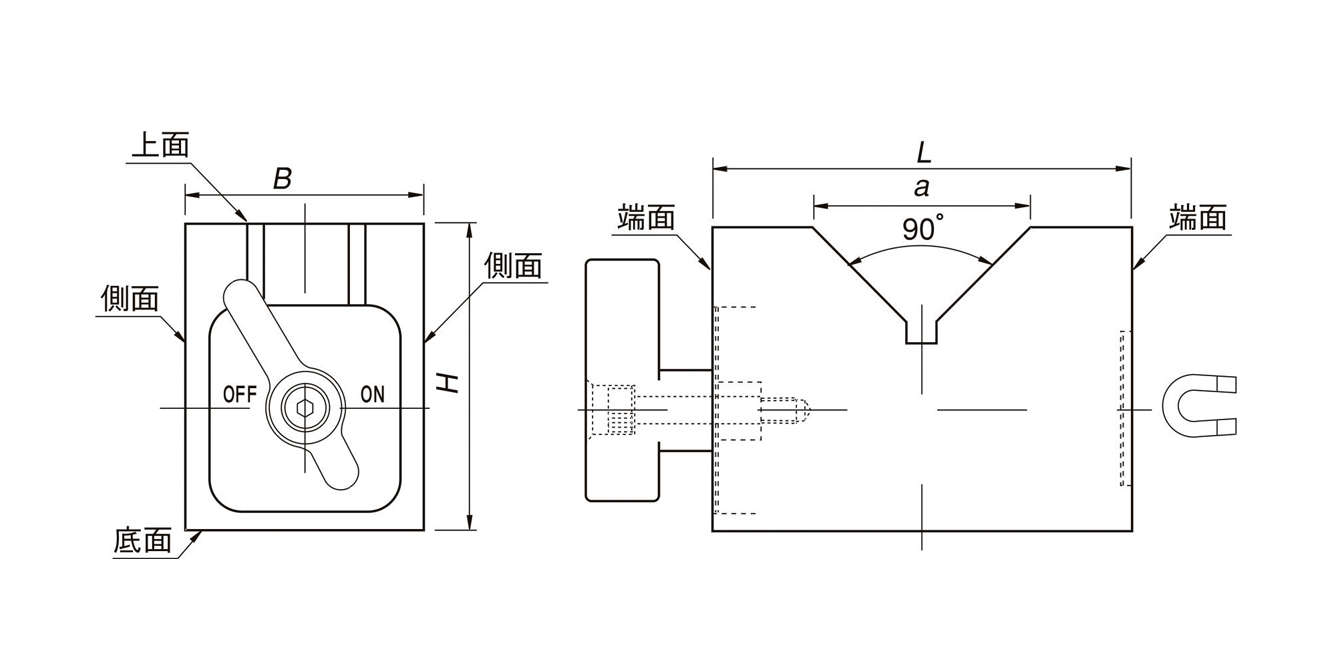

| 型號 | 吸著力 | 可使用直徑 | 尺寸 | |||
|---|---|---|---|---|---|---|
| B | H | L | a | |||
| KMV-50D | 150N(150kgf)以上 | φ8~φ50 | 40 | 50 | 70 | 36 |
| KMV-80D | 200N(200kgf)以上 | φ8~φ80 | 50 | 80 | 100 | 60 |
| KMV-125D | 230N(230kgf)以上 | φ8~φ125 | 50 | 100 | 150 | 90 |
KMV精度表
| 項目 形式·精度 | KMV-50D | KMV-80D | KMV-125D | ||||
|---|---|---|---|---|---|---|---|
| 標準 | 特級 | 標準 | 特級 | 標準 | 特級 | ||
| 平行度 | 底面 上面 | 10 | 7 | 15 | 8 | 20 | 9 |
| 底面 V面 | 10 | 7 | 15 | 8 | 20 | 9 | |
| 側面 側面 | 10 | 7 | 12 | 8 | 15 | 9 | |
| 端面 V面 | 20 | 7 | 25 | 8 | 30 | 9 | |
| 底面 平面度 | 10 | 7 | 15 | 8 | 20 | 9 | |
| 直角度 | 底面 端面 | 20 | 10 | 25 | 12 | 30 | 14 |
| 7 | 7 | 8 | 8 | 8 | 8 | ||
