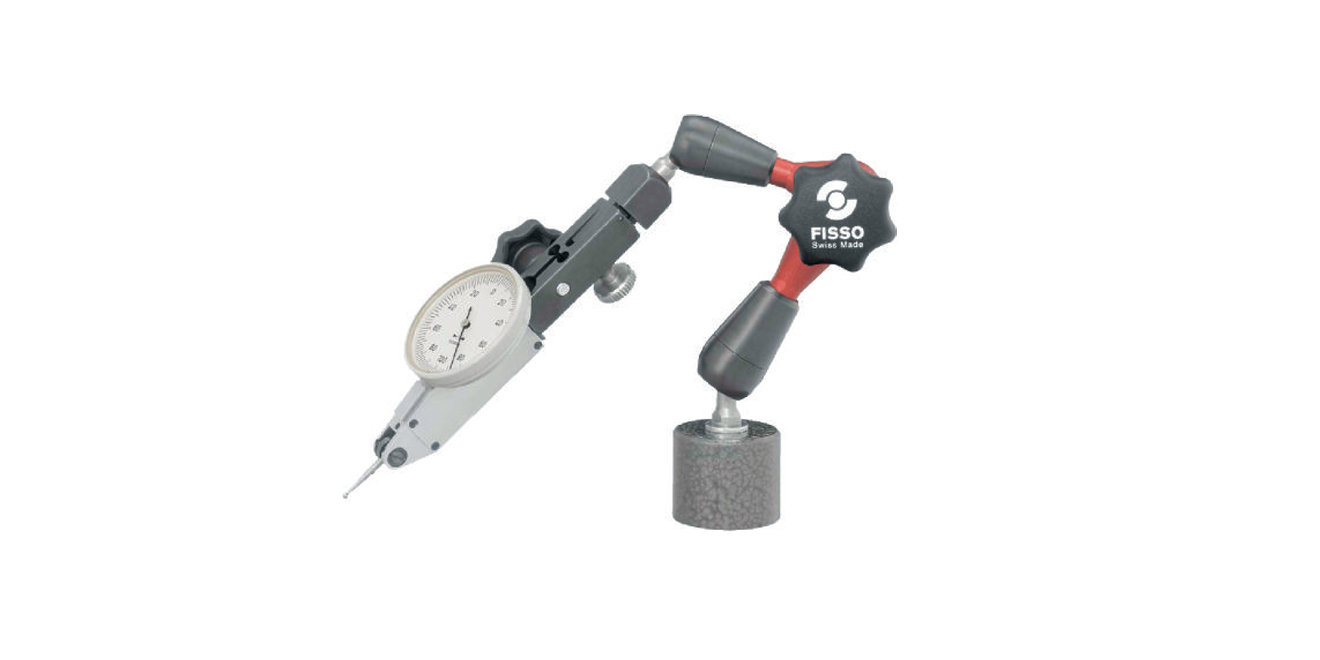

小型精密調整萬向磁性表座

快速固定可靠支撐精準定位

特點	此型號關節臂可以與不同的磁力座結合，組成4種訂貨編號（Order no.）。所有Strato Line系列的產品都具備微調裝置最小尺寸的萬向磁力座，適用于只有狹窄空間的機床、測量系統上固定測試儀表（百分表/千分表）無法設置預緊力
用途	穩固、快速、準確定位，F(xiàn)isso通過開發不同尺寸的萬向關節臂加上磁力座和相關附件，能夠在測量、量表固定等方面快速靈活應用

XS-13F僅為萬向關節臂（F表示帶微調裝置）；XS-13f+C表示萬向關節臂帶微調裝置量表架，C表示底座是直柄夾軸

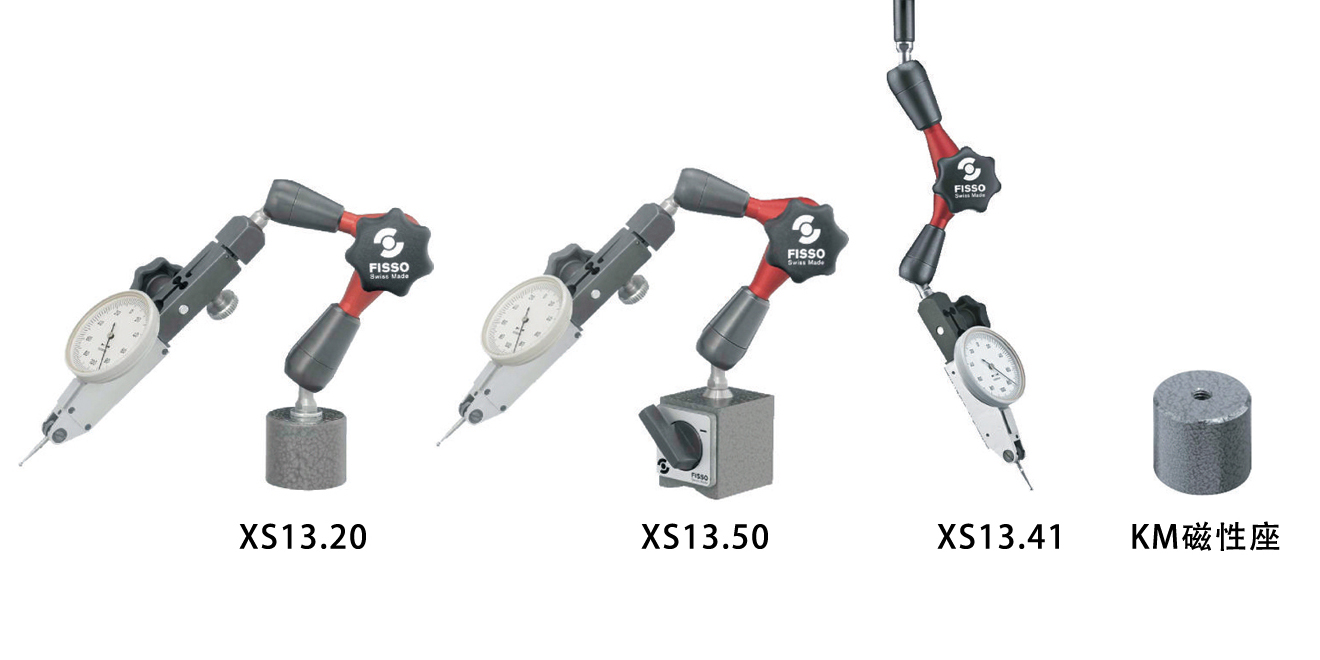

型號（配置）	全長	主柱	夾具孔徑	基座尺寸	最大吸附力（N）	訂貨編號（Order no.）
XS-13F+TMS	210	130	φ8	φ30 X 25	150	XS13.20
XS-13F	185	130	φ8	-	-	XS13.20
XS-13f+C	201	130	φ8	φ10 X 40	-	XS13.41
XS-13F+S2	220	130	φ8	36 X 30 X 35	300	XS13.50

客戶無指定，本公司提供日本KANETEC原廠磁座，瑞士FISSO也是使用KANETEC磁座

所有型號均不附帶任何量表（圖片僅供參考）

1、微調裝置帶有燕尾槽和量表安裝孔（固定孔）

2、美國標準：3/8英寸孔徑，訂貨編號的形式為nnnn.n5（例如：XS13.25）
