| 用途 |
|
| 特點 |
|

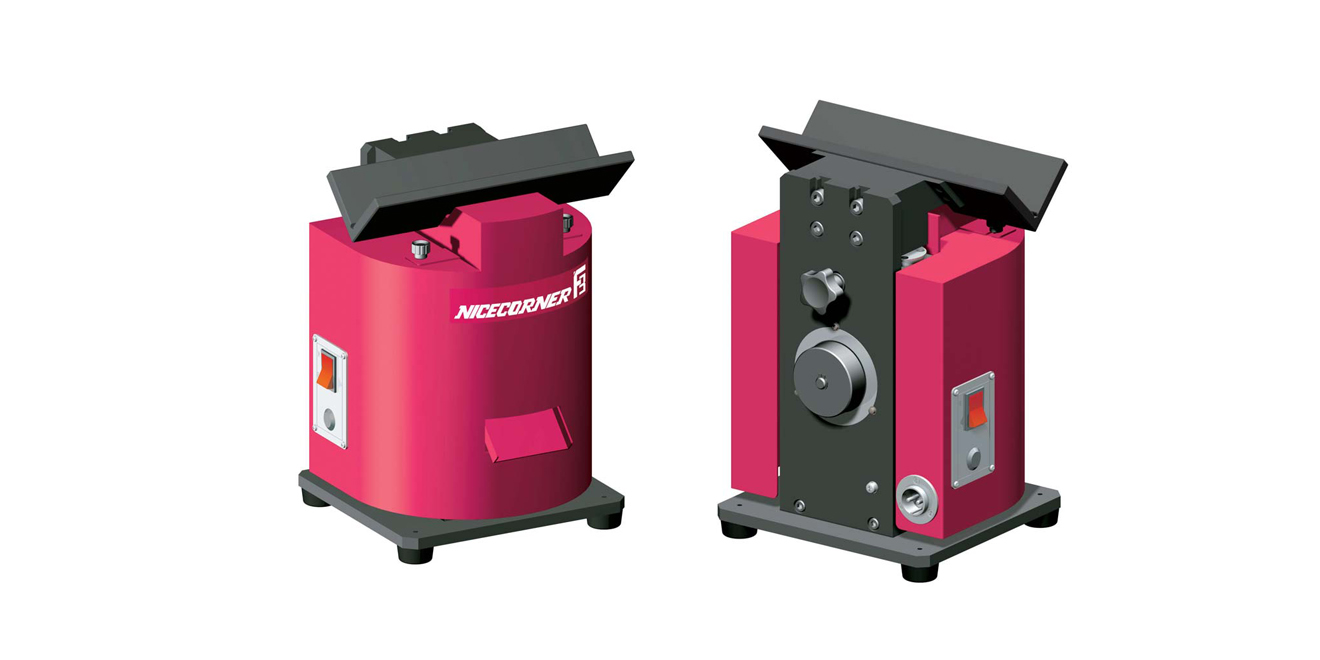

本體（F3型）
| 型號 | 固定板 | 固定板（薄件） | 滑動板 | 滑動板（薄件） |
|---|---|---|---|---|
| F3 | F3-250T | F3-400S | F3-400ST | |
| 電源 | 100V（最大500W） | |||
| 旋轉速 | 8000 r.p.m. | |||
| 尺寸 | W230×D250×H327mm | W230×D400×H362mm | ||
| 重量 | 23kg（電線除外） | 28kg（電線除外） | ||
| 導軌板 | F3L-250 | F3L-250T | F3S-400 | F3S-400T |
| 刀具 | F3P3003 | |||
| 刀片（涂層） | S3H3MNZ NK2020 | |||
標準零配件
| 品名 | 型號 | 數(shù)量 |
|---|---|---|
| 專用刀具 | F3P3003 | 1個 |
| 螺釘 | L-15 | 3個 |
| 扳手 | K-4/K-6/TN-L6 | 各1個 |
| 保險絲 | F-15A | 1個（備用1個） |
| 電源線 | PC-1 | 1條 |
| 刀片 | S3H3MNZ NK2020 | 3枚 |
本體（F3-N型）
| 型號 | 固定板 | 固定板（薄件） | 滑動板 | 滑動板（薄件） |
|---|---|---|---|---|
| F3-N | F3-250T-N | F3-400S-N | F3-400ST-N | |
| 電源 | 100V（最大500W） | |||
| 旋轉速 | 8000 r.p.m. | |||
| 尺寸 | W230×D250×H327mm | W230×D400×H362mm | ||
| 重量 | 23kg（電線除外） | 28kg（電線除外） | ||
| 導軌板 | F3L-250 | F3L-250T | F3S-400 | F3S-400T |
| 刀具 | F3P3003 | |||
| 刀片（涂層） | S32MOZ NK2001 | |||
標準零配件
| 品名 | 型號 | 數(shù)量 |
|---|---|---|
| 專用刀具 | F3P3003 | 1個 |
| 螺釘 | L-15 | 3個 |
| 扳手 | K-4/K-6/TN-L6 | 各1個 |
| 保險絲 | F-15A | 1個（備用1個） |
| 電源線 | PC-1 | 1條 |
| 刀片 | S32MOZ NK2001 | 3枚 |

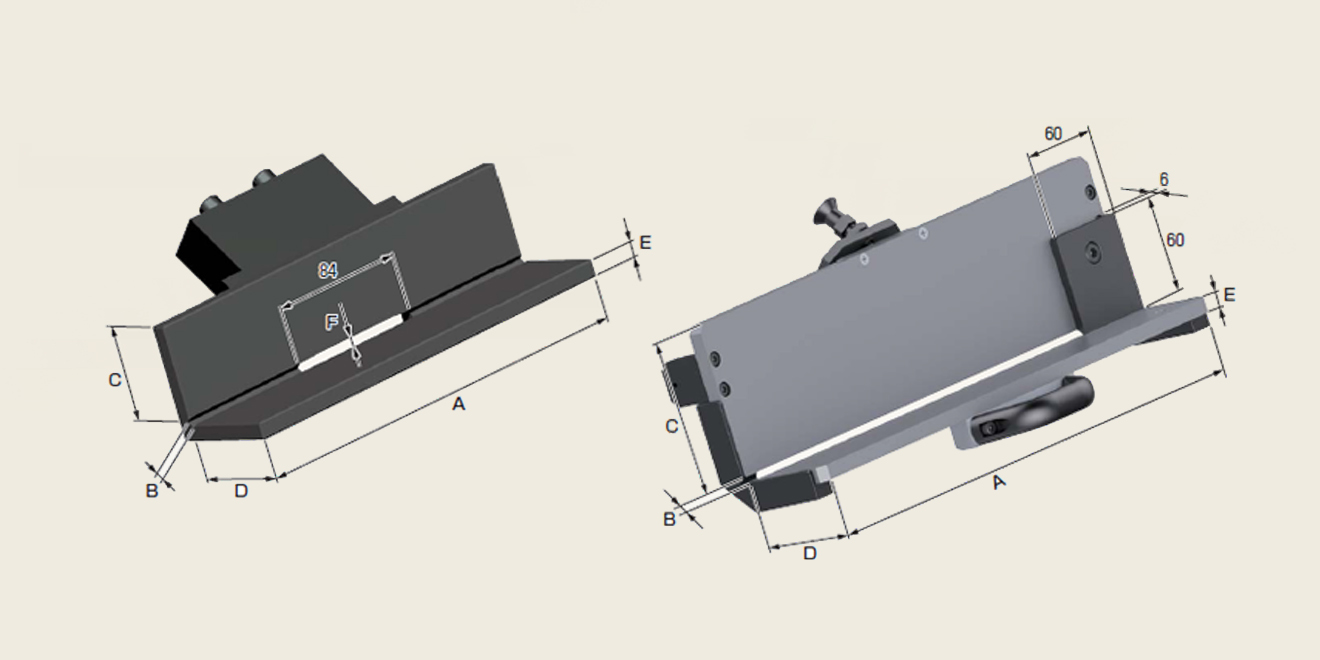

導軌板尺寸（固定型、滑動型合成一表）單位：mm
| 型號 | A | B | C | D | E | F | 可加工長度 | 可加工厚度 | 最大C倒角量 |
|---|---|---|---|---|---|---|---|---|---|
| F3L-250 | 250 | 6 | 55 | 55 | 10 | 6 | - | 6 | MAX C3 |
| F3L-250T | 250 | 2 | 55 | 55 | 10 | 2 | - | 2.5 | MAX C1 |
| F3S-400 | 400 | 5 | 100 | 60 | 10 | 5 | 250 | 6 | MAX C3 |
| F3S-400T | 400 | 2 | 100 | 60 | 10 | 2 | 250 | 2.5 | MAX C1 |
專用砂輪（可選配件）
| 切削材質 | 型號 | 備注 |
|---|---|---|
| 陶瓷類 | F3T DIA | K-4扳手需另購 |
| 玻璃類 | ||
| 鎢鋼類 | ||
| 高速鋼 | F3T CBN | |
| HRC45以上的鋼材 |
材質適用刀片推薦
| 材質 | 刀片（正角） | 刀片（負角） |
|---|---|---|
| 普通鋼 | S3H3MNZ NK2020 | S32MOZ NK2001 |
| 合金鋼 | S3H3MNZ NK2020 | S32MOZ NK2050 |
| 淬火鋼HRC~45 | - | - |
| 淬火鋼HRC45~65 | - | - |
| 不銹鋼 | S3H3GNXE AC16N | S32GUR NK6060 |
| 鑄鐵 | S3H3GNX AC15D | S32MOZ AC15T |
| 樹脂 | S3H3GNZ NK1010 | S32GUR NK1010 |
| 鋁合金 | S3H3GNZ NK1010 | S32GUR NK1010 |
| 鈦合金鎳合金 | - | - |
刀片本體參數(shù)
| 圖片 | 型號 | 材質類型 | 角數(shù) | 包裝 |
|---|---|---|---|---|
 |
S3H3MNZ | NK2001 | 4 | 12pcs/盒 |
| NK2020 | ||||
| AC15D | ||||
| S3H3GNZ | NK1010 | |||
| NK9090(鏡面研磨） | ||||
| S3H3GNXE | AC16N | |||
 |
S32MOZ | NK2001 | 8 | |
| NK2050 | ||||
| AB01F | ||||
| NK1010 | ||||
| NK2020 | ||||
| NK3030 | ||||
| AC15T | ||||
 |
S32GUR | NK2001 | 8 | |
| NK1010 | ||||
| NK2020 | ||||
| NK3030 | ||||
| NK5050 | ||||
| NK6060 | ||||
| NK8080 |
