| 用途 |
|
| 特點 |
|
| 型號 | 圖 | 刃數 | 尺寸 | 刃長X | 刃長Z | 適配刀片型號 | 加工能力/倒角加工 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

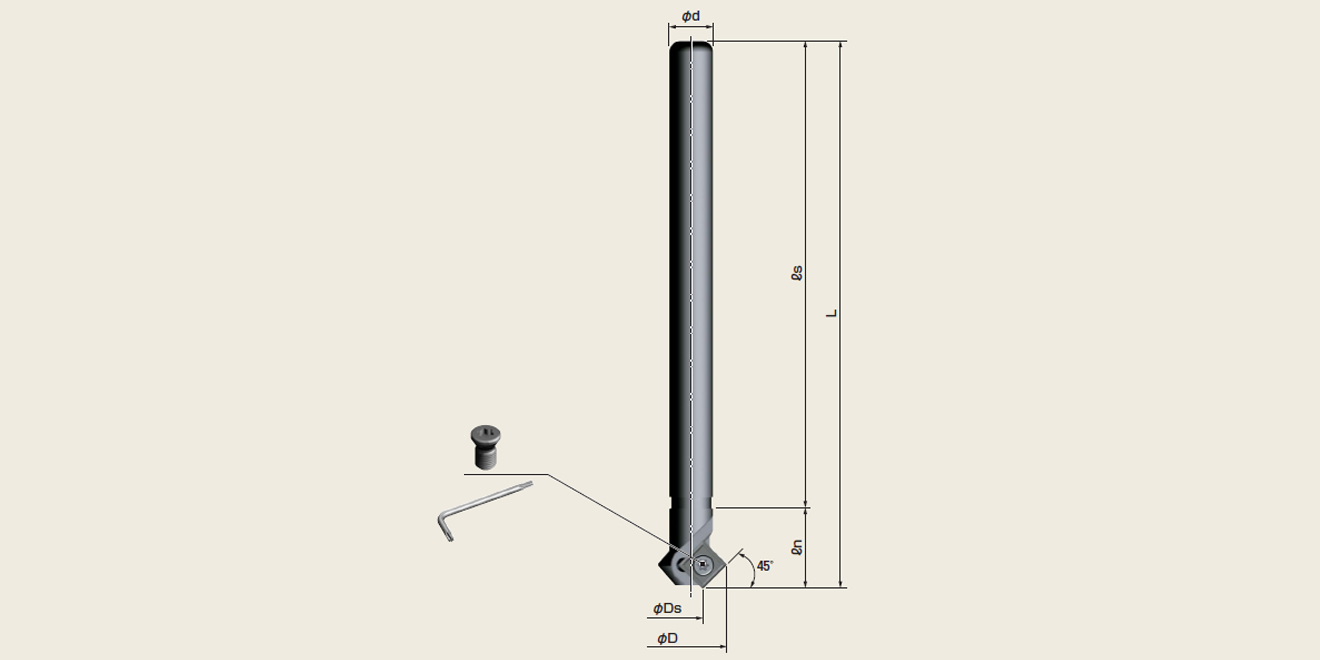

| φD | φDs | φDs2 | φDv | φd | L | ls | ln | L3 | Z | |||||||

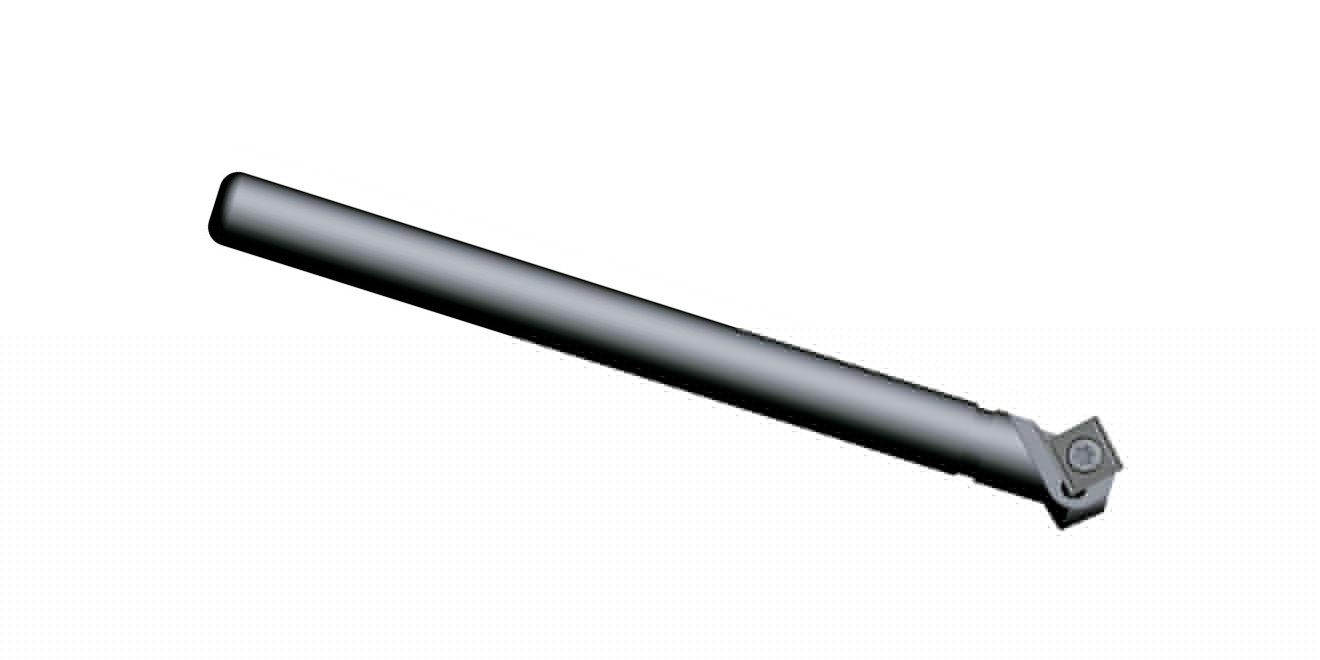

| MRV12-19S | ① | 1 | 19.5 | 6.7 | 13 | 19.8 | 12 | 150 | 128 | 22 | - | 6.57 | 3 | 3 | SPMT090304 | φ13-φ19.2 |
| RV16-35T | ② | 千鳥2 | 35.9 | 18 | - | 36.2 | 16 | 200 | 175 | 25 | 18.3 | 9.13 | 8.7 | 8.7 | T22MOR | φ18.3-φ35.6 |
| RV25-46T | ② | 千鳥4 | 45.6 | 28 | - | 45.9 | 25 | 200 | 175 | 25 | 17.9 | 8.97 | 8.5 | 8.5 | T22MOR | φ28.3-φ45.2 |
※標準包裝不配備刀片，請另購
※標準配備加緊螺釘，緊定螺釘，扳手

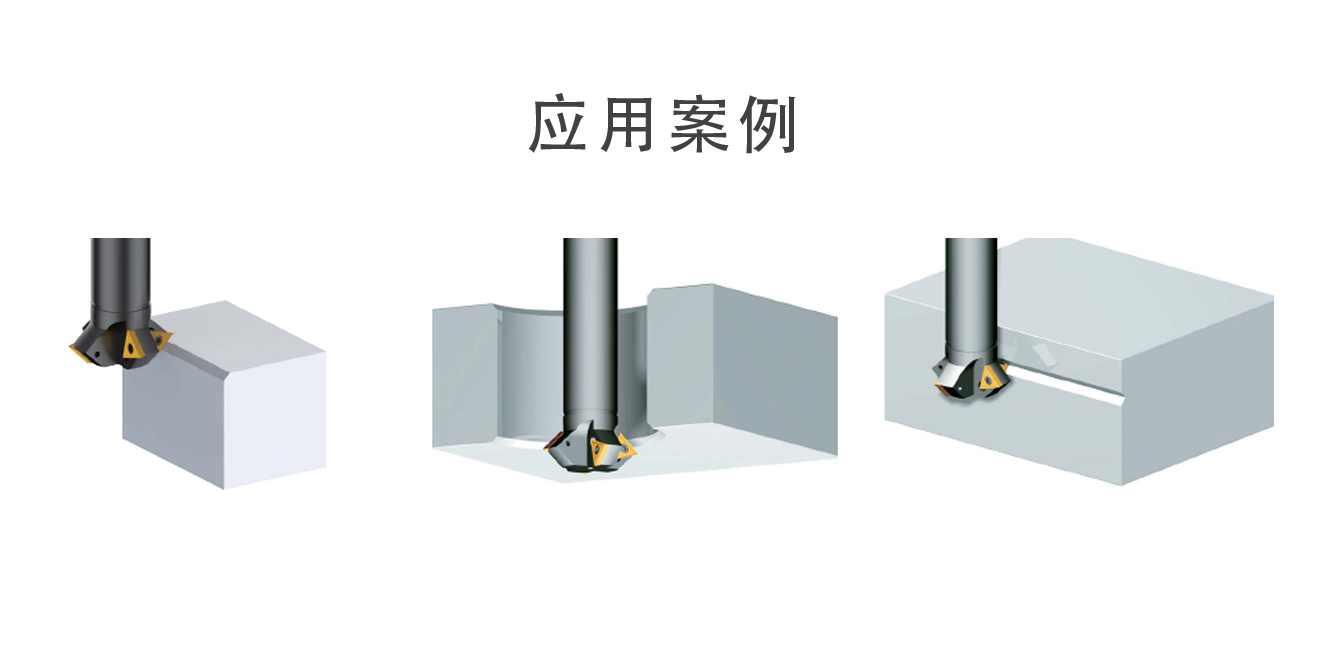

倒角加工
| 材質 | 進刀量 | 切削速度（m/min） | 旋轉數（r.p.m.） | 切削液 | 推薦刀片 |
|---|---|---|---|---|---|
| 普通鋼 | 0.05-0.2 | 100-150 | 3000 | NO |
T22MOR NK5050 SPMT090304 NK6060 |
| 合金鋼 | 0.05-0.2 | 100-150 | 3000 | NO | |
| 淬火鋼HRC~45 | 0.05-0.2 | 100-150 | 2000 | YES | |
| 淬火鋼HRC45~65 | - | - | - | - | - |
| 不銹鋼 | 0.05-0.2 | 80-120 | 2000 | YES |
T22MOR NK5050 SPMT090304 NK6060 |
| 鑄鐵 | 0.05-0.3 | 100-150 | 3000 | NO | |
| 樹脂 | 0.08-0.25 | 150-400 | 7000 | YES | |
| 鋁合金 | 0.08-0.25 | 150-400 | 7000 | YES | |
| 鈦合金鎳合金 | - | - | - | - | - |
※請根據工作形狀、夾持狀態、倒角量的大小、切口位置來調節條件
※背面底部倒角或V槽加工時請將條件降低到80%以下
適配刀片
| 圖片 | 型號 | 材質類型 | 使用角數 | 標準包裝 |
|---|---|---|---|---|
 |
T22MOR | NK5050 | 3 | 12pcs/盒 |
 |
SPMT090304 | NK6060 | 4 |
